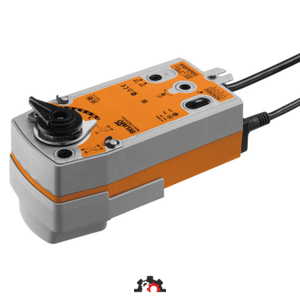

Привод NRF24A-S2-O BELIMO для шаровых кранов: надежность и точность управления

Представляем вашему вниманию высокотехнологичный электропривод NRF24A-S2-O от BELIMO, разработанный специально для эффективного управления шаровыми кранами в различных трубопроводных системах. Этот привод является идеальным решением для объектов, где требуется точное и надежное регулирование потока рабочей среды.

**Ключевые технические характеристики:**

* **Крутящий момент:** 10 Нм (непостоянный). Обеспечивает достаточное усилие для уверенного позиционирования шарового крана.
* **Номинальное напряжение:** 24 В переменного/постоянного тока. Универсальность питания упрощает интеграцию в существующие системы.
* **Тип управления:** Открыто/закрыто. Простота и надежность дискретного управления.
* **Обратная связь по положению:** Настраиваемая. Позволяет точно отслеживать текущее положение крана, что критически важно для автоматизированных систем.
* **Время работы двигателя:** 75 секунд. Оптимальная скорость для большинства применений.
* **Степень защиты:** IP54. Гарантирует защиту от пыли и брызг воды, что позволяет использовать привод в различных промышленных условиях.
* **Вспомогательные переключатели:** Два интегрированных вспомогательных переключателя (нормально открытые). Расширяют функциональность привода, позволяя сигнализировать о достижении определенных положений.
* **Преобразование сигналов датчиков:** Поддерживается.
* **Связь:** Через Belimo-MP-Bus. Обеспечивает эффективную интеграцию в системы автоматизации зданий и промышленные сети.
* **Расчетный срок службы SuperCaps:** 15 лет. Долговечность и надежность работы без необходимости частой замены компонентов.

**Принцип действия и функциональные особенности:**

Привод NRF24A-S2-O функционирует по принципу “открыто/закрыто” с возвратной пружиной. При подаче напряжения привод перемещает шаровой кран в рабочее положение, одновременно натягивая возвратную пружину. В случае прерывания подачи электроэнергии, например, при аварийной ситуации, пружина автоматически возвращает кран в безопасное (закрытое) положение, обеспечивая дополнительный уровень безопасности системы.

**Простота монтажа и эксплуатации:**

Монтаж привода на шаровой кран осуществляется максимально просто и быстро благодаря прямому креплению с помощью одного винта. Ориентацию установки привода относительно крана можно выбрать с шагом 90°, что обеспечивает гибкость при проектировании и монтаже трубопроводных систем.

**Ручное управление и функциональная надежность:**

Для удобства обслуживания и наладки предусмотрена возможность ручного управления краном с помощью специальной рукоятки. Положение крана может быть заблокировано в любой точке с помощью переключателя блокировки. Разблокировка осуществляется вручную или автоматически при подаче рабочего напряжения.

Привод оснащен встроенной защитой от перегрузок и автоматически останавливается при достижении крайних положений, что исключает необходимость использования внешних концевых выключателей и повышает общую надежность системы.

**Настраиваемый угол поворота и сигнализация:**

Для точной настройки угла поворота используются механические упоры, что позволяет адаптировать привод под конкретные требования системы. Привод также оснащен одним вспомогательным переключателем с фиксированной настройкой и одним регулируемым вспомогательным переключателем. Это позволяет сигнализировать о достижении угла поворота 10% или в диапазоне от 11% до 100%, предоставляя оператору полную информацию о состоянии крана.

**Важные правила безопасности:**

При эксплуатации привода NRF24A-S2-O необходимо строго соблюдать следующие правила безопасности:

1. Использование электропривода ограничено условиями, описанными в технической документации. Применение на воздушных судах строго запрещено.
2. Установка данного типа электропривода на затвор производится исключительно на заводе-изготовителе, который несет полную ответственность за надежную работу всей системы.
3. Вскрытие или попытка ремонта устройства должны осуществляться только на производстве, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Отключение кабеля от устройства невозможно.
5. Устройство содержит электронику и электрические компоненты, поэтому его утилизация должна производиться в соответствии с местными законами и рекомендациями по обращению с электронными отходами.

Для получения более подробной информации о технических характеристиках, габаритных размерах и схеме подключения NRF24A-S2-O, а также для консультации по подбору оборудования, вы можете связаться с нами. Команда ООО «Оборудование Рус» всегда готова помочь вам найти оптимальное решение для ваших задач. Напишите нам на zapros@oborudrus.ru, и мы оперативно ответим на все ваши вопросы.
