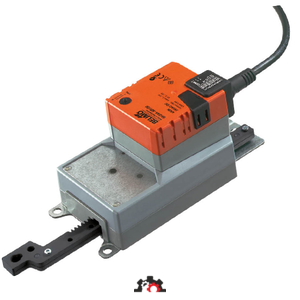

Привод SH24A-SR100 BELIMO представляет собой передовое решение для точного и эффективного управления воздушными заслонками в современных системах вентиляции и кондиционирования зданий. Этот линейный электропривод разработан для обеспечения оптимального регулирования воздушного потока, что критически важно для поддержания комфортного микроклимата и энергоэффективности объектов.

**Ключевые технические характеристики:**

* **Номинальное напряжение:** 24 В ~/= (переменный/постоянный ток), что обеспечивает универсальность подключения и совместимость с большинством стандартных систем управления.
* **Тип управления:** Открыто/закрыто, а также трёхпозиционное управление, позволяющее точно позиционировать заслонку для достижения требуемого расхода воздуха.
* **Степень защиты:** IP54, гарантирующая надёжную работу устройства в условиях повышенной влажности и запылённости, защищая внутренние компоненты от внешних воздействий.
* **Длина хода:** Фиксированная, не более 100 мм, что соответствует стандартным требованиям для большинства воздушных заслонок.
* **Прилагаемая сила:** 450 Н, обеспечивающая достаточный крутящий момент для надёжного перемещения заслонок различных размеров.

**Принцип действия и функциональные особенности:**

Управление электроприводом SH24A-SR100 BELIMO осуществляется посредством стандартного аналогового сигнала от 0 до 10 В. Это позволяет плавно регулировать степень открытия заслонки, точно соответствуя заданным параметрам системы. Измерение текущего напряжения U на выходе привода даёт возможность не только контролировать его фактическое положение, но и синхронизировать работу с другими элементами системы автоматизации, обеспечивая комплексное управление климатом.

Для удобства эксплуатации и обслуживания, привод оснащён функцией ручного управления. Специальная кнопка с механизмом самовозврата позволяет вывести редуктор из зацепления, что даёт возможность вручную перемещать заслонку при необходимости, например, во время пусконаладочных работ или в случае аварийной ситуации.

**Простота монтажа и надёжность:**

Монтаж привода SH24A-SR100 BELIMO максимально упрощён. Устройство может быть непосредственно закреплено с помощью прилагаемых винтов. Головка зубчатого штока легко соединяется с подвижной частью вентиляционного устройства. Это может быть сделано либо непосредственно на месте монтажа, либо с использованием специальной соединительной детали Z-KS1, которая поставляется в комплекте. Такая гибкость обеспечивает быструю и надёжную установку в различных конфигурациях.

Функциональная надёжность привода обеспечивается его конструктивными особенностями. Электропривод автоматически останавливается при достижении крайних положений (полностью открыто или полностью закрыто), что исключает необходимость использования внешних концевых выключателей и упрощает схему подключения. Кроме того, устройство оснащено встроенной защитой от перегрузок, что значительно продлевает срок его службы и предотвращает повреждения в случае непредвиденных ситуаций.

**Важные аспекты безопасности и эксплуатации:**

Применение электропривода SH24A-SR100 BELIMO строго регламентировано условиями, описанными в технической документации. Категорически запрещено использование данного устройства на воздушных судах.

При расчёте необходимого крутящего момента для конкретной заслонки крайне важно учитывать параметры, предоставленные её производителем. К ним относятся площадь сечения заслонки, её конструктивные особенности, а также специфика объекта установки и характеристики воздушного потока. Точный расчёт гарантирует оптимальную работу системы и предотвращает преждевременный износ оборудования.

Вскрытие или попытки ремонта устройства должны осуществляться исключительно на производственных мощностях BELIMO. Конструкция привода не предусматривает замену или ремонт компонентов пользователем, что обеспечивает его долговечность и безопасность. Отключение кабеля от устройства невозможно, что подчёркивает его монолитность и защиту от несанкционированного вмешательства.

Учитывая, что устройство содержит электронные и электрические компоненты, его утилизация должна производиться в соответствии с местными законами и рекомендациями по обращению с электронными отходами. Не допускается выбрасывать привод как обычный бытовой мусор.

Для получения более подробной информации о технических характеристиках, габаритных размерах и схемах подключения привода SH24A-SR100 BELIMO, а также для консультации по подбору оборудования, вы можете связаться с нами. Команда ООО «Оборудование Рус» всегда готова предоставить исчерпывающую информацию и помочь вам найти оптимальное решение для ваших задач. Напишите нам на zapros@oborudrus.ru, и мы оперативно ответим на все ваши вопросы.
