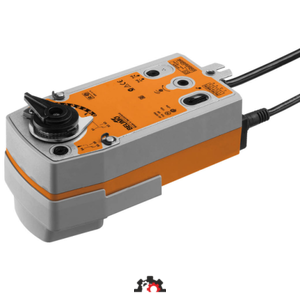

Представляем вашему вниманию высокотехнологичный электропривод SRF24A-SZ-S2 BELIMO, разработанный специально для эффективного и надежного управления шаровыми кранами в трубопроводных системах. Этот привод является идеальным решением для задач, где требуется точное позиционирование и высокая функциональная надежность.

**Ключевые технические характеристики:**

* **Крутящий момент:** 20 Нм (непостоянный). Это обеспечивает достаточную мощность для уверенного управления шаровыми кранами различных типоразмеров.
* **Номинальное напряжение:** 24 В AC/DC. Универсальность питания позволяет интегрировать привод в большинство существующих систем автоматизации.
* **Управление:** Модулирующее, в диапазоне 0,5…10 В. Такая система управления гарантирует плавное и точное регулирование положения крана.
* **Обратная связь по положению:** Настраиваемая функция обратной связи позволяет получать актуальную информацию о текущем положении крана, что критически важно для мониторинга и контроля системы.
* **Время работы двигателя:** 90 секунд. Оптимальное время для большинства применений, обеспечивающее как скорость реакции, так и точность позиционирования.
* **Степень защиты:** IP54. Данный класс защиты гарантирует надежную работу привода в условиях повышенной влажности и запыленности, защищая внутренние компоненты от внешних воздействий.
* **Вспомогательные переключатели:** Два интегрированных вспомогательных переключателя расширяют функциональность привода, позволяя сигнализировать о достижении определенных положений.
* **Тип:** Нормально закрытый. При потере питания кран автоматически возвращается в безопасное закрытое положение благодаря встроенной возвратной пружине.
* **Преобразование сигналов датчиков:** Встроенная функция преобразования сигналов датчиков упрощает интеграцию привода в сложные системы управления.
* **Связь:** Поддержка Belimo-MP-Bus обеспечивает легкую и быструю интеграцию в системы автоматизации зданий и промышленные сети.
* **Расчетный срок службы SuperCaps:** 15 лет. Долговечность компонентов гарантирует длительный срок службы привода и минимизирует затраты на обслуживание.

**Принцип действия и функциональные особенности:**

Привод SRF24A-SZ-S2 BELIMO функционирует по принципу “нормально закрытый”. Это означает, что при подаче стандартного управляющего сигнала 0…10 В привод перемещает кран в рабочее положение, одновременно взводя возвратную пружину. В случае прерывания подачи напряжения, кран автоматически возвращается в безопасное закрытое положение под действием силы пружины. Этот механизм обеспечивает высокий уровень безопасности системы.

**Простота монтажа:**

Одной из ключевых особенностей данного привода является его исключительная простота монтажа. Он устанавливается непосредственно на кран с помощью всего одного винта. Более того, ориентацию установки привода относительно крана можно выбрать с шагом 90°, что обеспечивает максимальную гибкость при проектировании и монтаже трубопроводных систем.

**Ручное управление:**

Для удобства эксплуатации привод оснащен функцией ручного управления. С помощью специальной рукоятки можно вручную перемещать кран, а блокировка в любом положении осуществляется с помощью переключателя блокировки. Разблокировка может быть выполнена как вручную, так и автоматически при подаче рабочего напряжения, что обеспечивает дополнительную гибкость в управлении.

**Функциональная надежность:**

Электропривод SRF24A-SZ-S2 BELIMO разработан с акцентом на максимальную функциональную надежность. Он автоматически останавливается при достижении предельных позиций, исключая необходимость использования внешних концевых выключателей. Встроенная защита от перегрузок дополнительно повышает надежность и долговечность устройства, предотвращая повреждения привода и крана.

**Настраиваемый угол поворота:**

Для точной настройки угла поворота крана используются механические упоры. Это позволяет адаптировать привод под конкретные требования системы, обеспечивая оптимальное функционирование.

**Сигнализация:**

Привод оснащен двумя вспомогательными переключателями: одним с фиксированной настройкой и одним регулируемым. Эти переключатели позволяют сигнализировать о достижении определенных углов поворота, например, 10% или в диапазоне от 11% до 100%. Это предоставляет оператору или системе управления ценную информацию о состоянии крана.

**Важные правила безопасности:**

ООО «Оборудование Рус» подчеркивает важность соблюдения правил безопасности при эксплуатации данного оборудования:

1. Использование электропривода строго ограничено условиями, описанными в технической документации. Применение на воздушных судах категорически запрещено.
2. Установка данного типа электропривода на затвор производится исключительно на заводе-изготовителе, который несет полную ответственность за надежную работу всей системы.
3. Вскрытие или попытка ремонта устройства должны осуществляться только в условиях специализированного производства, поскольку устройство не предполагает замены или ремонта компонентов пользователем.
4. Кабель привода неразъемно соединен с устройством.
5. Устройство содержит электронные и электрические компоненты, поэтому его утилизация должна производиться в соответствии с местными законами и рекомендациями по обращению с электронными отходами.

Для получения более подробной информации о технических характеристиках, габаритных размерах и схеме подключения SRF24A-SZ-S2, а также для консультации по подбору оборудования, вы можете связаться с нами. Если вы хотите получить консультацию по подбору — напишите нам на zapros@oborudrus.ru, команда ООО «Оборудование Рус» поможет вам найти оптимальное решение.
